基础冲孔板工作流程

本教程会创建一个简单的矩形冲孔板，并导出为 DXF 文件。如果你想理解画布尺寸、孔形、布局、开孔率和桥宽之间的关系，这是最推荐的第一条工作流。

目标

创建一个 500 mm x 300 mm 的面板，使用圆孔、常规或错位布局、安全的孔距，并导出干净的 DXF 文件用于 CAD/CAM 检查。

打开 Canvas 面板，输入实际面板尺寸。本例中 Width 设置为 500 mm，Height 设置为 300 mm。画布代表零件的工作区域，所以尽量使用真实尺寸。

如果后续还要把导出的文件放进其他 CAD 图纸中，请在整个流程里保持同一单位。大多数制造工作流建议使用毫米。

打开 Shape，第一次测试选择 Circle。圆孔容易检查，也是冲孔板和通风面板中最常见的孔形。将孔径设置为 8 mm。

之后可以切换为槽孔、矩形、多边形、菱形、环形、星形或自定义形状。每次改变孔形后，都要重新检查桥宽，因为拉长或旋转后的孔可能会减少孔之间的材料。

打开 Layout，从 Grid 或 Staggered 开始。Grid 的行列对齐，最容易理解；Staggered 更接近常见冲孔板效果，也能提升视觉密度。

第一版可以把孔距设置在 16 mm 到 20 mm 之间。如果图案太稀疏，可以减小孔距；如果最小桥宽太小，就增加孔距或减小孔径。

调整设计时重点看三个数值：

通风场景通常希望开孔率更高；结构强度和加工稳定性通常需要更大的桥宽。最终取舍取决于材料、厚度和制造方式。

放大检查面板边缘，确认是否有孔太靠近边界、出现不需要的半孔，或边缘间距不均匀。普通矩形面板可以先不添加单独边界；如果是圆形、圆角面板、导入 SVG 外形或产品前面板，就需要添加边界并选择 Hide 或 Trim。

Hide 会只保留边界内完整的孔。Trim 会让边界切过边缘孔。根据你的制造意图选择。

基础图案确认后，可以加入高级效果。用尺寸渐变让孔从一侧到另一侧逐渐变大；用密度控制改变局部间距；用旋转或形状渐变做视觉效果；如果零件是圆形，例如风扇罩、扬声器网罩或径向通风口，可以改用 Polar Array。

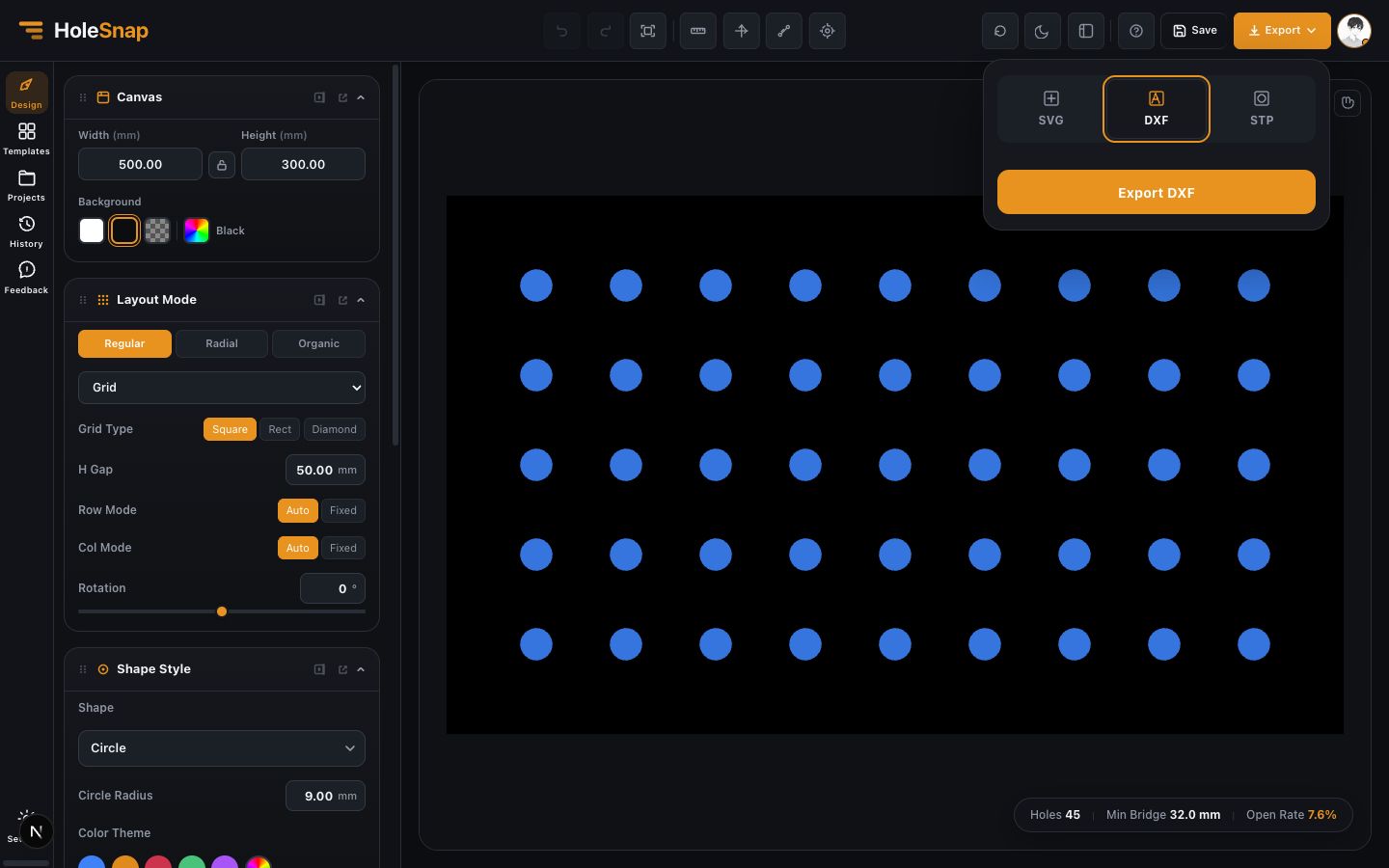

打开 Export，选择 DXF。确认单位，并根据下游软件需要决定是否包含板材外框。SVG 适合视觉编辑，STP/STEP 适合进入 3D CAD 工作流。

在 HoleSnap 之外打开导出的文件。检查比例、单位、外框、孔形、闭合轮廓、重复线、边缘裁剪和最小桥宽。如果发现问题，回到 HoleSnap 调整后重新导出。
