Generátor vzorů pro dekorativní perforované panely
Vytvářejte opakovatelné perforované clony z obrázku a porovnávejte rozvržení, tvar otvorů, rozteč, hustotu i otevřenou plochu.
Navrhněte dekorativní perforovanou clonu z jednoduchého obrázku
Dekorativní perforovaná clona potřebuje opakovatelnou geometrii, nejen atraktivní obrázek. HoleSnap Pattern je generátor dekorativních panelů v prohlížeči. Začněte jednoduchým obrázkem a porovnejte rozvržení, rozteč, hustotu, tvary otvorů i mapování grafiky.

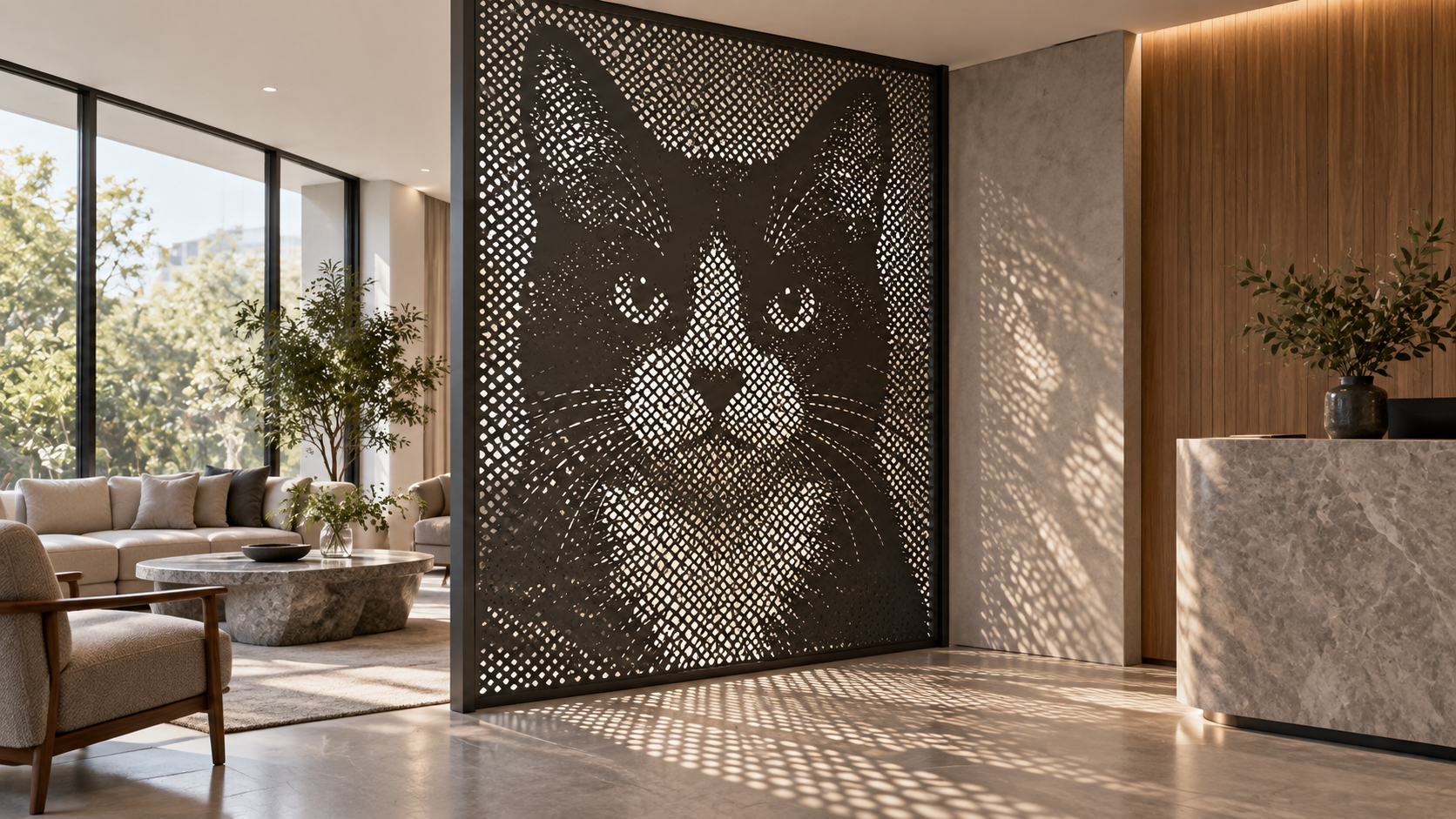

Jde o návrhovou studii příčky: obrázek vytváří rozpoznatelný motiv a otvory filtrují světlo i pohled. Není to dokončená realizace ani náhrada náhledu geometrie a výrobní kontroly.
Kde se perforovaný vzor uplatní?
Lze jej použít na interiérové příčky, recepční stěny, chodby a stropy, akustické studie, dvířka skříněk, kryty zařízení, výstavní panely i venkovní clony. Stejná geometrie může působit hustě a soukromě nebo lehce a průhledně — podle pozorovací vzdálenosti, světla, materiálu a rámování.
Zvolte jednoduchý obrázek
Složitá architektonická fotografie není nutná. Kontrastní portrét kočky dobře ukáže, zda zůstávají oči, uši a obrys tváře čitelné při změně průměrů. Stejný postup funguje také s logem, listem, značkou produktu nebo abstraktní grafikou.
Vytvořte povrch
V Canvas zadejte skutečnou šířku a výšku panelu. V Pattern Layout porovnejte Grid pro modulární panely, Hex pro rytmus včelí plástve, Staggered pro méně pravidelný povrch a Graphic, když je důležitější směrový pohyb než mechanické opakování.
Tvary Circle, Square, Diamond a Triangle mění charakter panelu. Pitch určuje rozteč, Density množství vizuálních informací a Rotation, Offset a Jitter omezují opakování nebo přidávají směr. Příklad v nástroji používá plochu 1000 × 1000 mm, rozvržení Staggered, otvory Diamond a rozteč 11,2 mm; náhled ukazuje 7 933 otvorů a 9,1% otevřenou plochu. Jde o referenci, nikoli univerzální výrobní recept.
Přizpůsobte vzor funkci
U příčky nejprve zvažte, kolik prostoru má zůstat viditelné. U výrazné stěny posuzujte obrys z běžné pozorovací vzdálenosti. U větracího nebo akustického konceptu berte Open Rate jako srovnávací údaj a skutečný výkon ověřte zvlášť.
Min/Max Diameter, Contrast, Gamma, Threshold a Detail určují, jak jasné a tmavé oblasti ovlivní geometrii. Porovnávejte celý panel s detailem — vzor čitelný zblízka může na velké ploše působit rušivě.
Export a výrobní kontrola
PNG se hodí pro prezentaci, SVG pro vektorové úpravy a DXF pro CAD/CAM. Po exportu zkontrolujte jednotky, hranice, uzavřené cesty, minimální můstek, tloušťku materiálu a spoje panelů. Samotná otevřená plocha nezaručuje akustické, větrací ani pevnostní vlastnosti.
Pattern pomáhá v rané fázi převést vizuální nápad na srovnatelné geometrické varianty. Pro fasádní grafiku se podívejte také na HoleSnap Image to Perf.
