Geperforeerde aluminium gevelpanelen met tropisch bladmotief

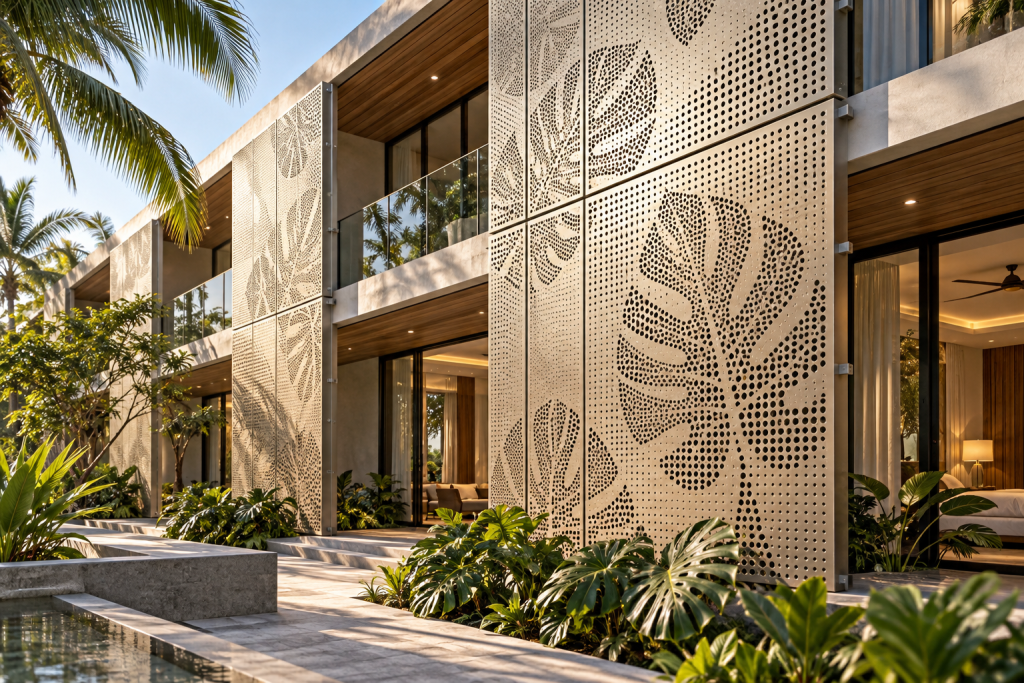

Een botanisch motief kan een hotelentree, restaurantterras of commerciële binnenplaats een herkenbare uitstraling geven. Dit voorbeeld gaat uit van een niet-dragend invulpaneel van 900 × 600 mm op een afzonderlijk draagframe. Het is een origineel ontwerp voor een offerteaanvraag, geen gerealiseerd klantproject of getest product.

Met HoleSnap Image to Perf zet het ontwerpteam een beeld om in een instelbaar perforatiepatroon. De browserpreview helpt om het ontwerp met architect, opdrachtgever of metaalbewerker te bespreken. Het is een ontwerphulpmiddel, geen goedgekeurde productietekening.

Mogelijke toepassingen

• Hotel- of resortentree: gebruik het bladmotief op een entreewand of de zijkant van een luifel.
• Restaurantterras of balkon: baken een plek af of scherm installaties af; schaduw en privacy hangen af van het definitieve ontwerp.
• Commerciële binnenplaats of passage: herhaal het patroon in modules voor een scherm, omkasting of geveldeel.

Dit zijn ontwerpmogelijkheden, geen gegarandeerde prestaties voor ventilatie, zonwering of draagkracht.

Van afbeelding naar productieofferte

1. Bepaal het motief en paneelformaat

Een contrastrijk silhouet met brede bladeren en herkenbare nerven werkt doorgaans beter dan een gedetailleerde foto. Het werkvlak is 900 × 600 mm en staat voor één module, niet voor een volledige gevel. Houd rekening met dichte randen, zettingen en bevestigingspunten.

2. Stel voorlopige perforatieparameters in

De echte editor-screenshot toont verspringende ronde gaten, een steek van 12 mm en diameters van 2,5–7,5 mm. HoleSnap schat bij de grootste diameter een restbrug van 4,5 mm. Als materiaal voor de offerte is 2,03 mm 5052-H32-aluminium gekozen.

SendCutSend vermeldt deze plaatdikte en publiceert eigen richtlijnen voor minimale gatdiameters; de 2,5 mm uit dit voorbeeld ligt boven die leveranciersreferentie. De plaatbewerkingsgids van Xometry geeft een algemene richtlijn voor de afstand tussen gaten. Dit zijn eerste controles: de gekozen werkplaats moet het definitieve bestand, materiaal en proces beoordelen.

3. Controleer de beeldomzetting

Voor dit motief staat Invert Brightness aan en is Ignore Background ingesteld op 12%, zodat de donkere bladeren sterker worden weergegeven. De preview toont 1.835 gaten en een geschat open oppervlak van 14,6%. Deze waarden gelden alleen voor de getoonde afbeelding en instellingen; ze voorspellen geen werkelijke luchtstroom of zonwering.

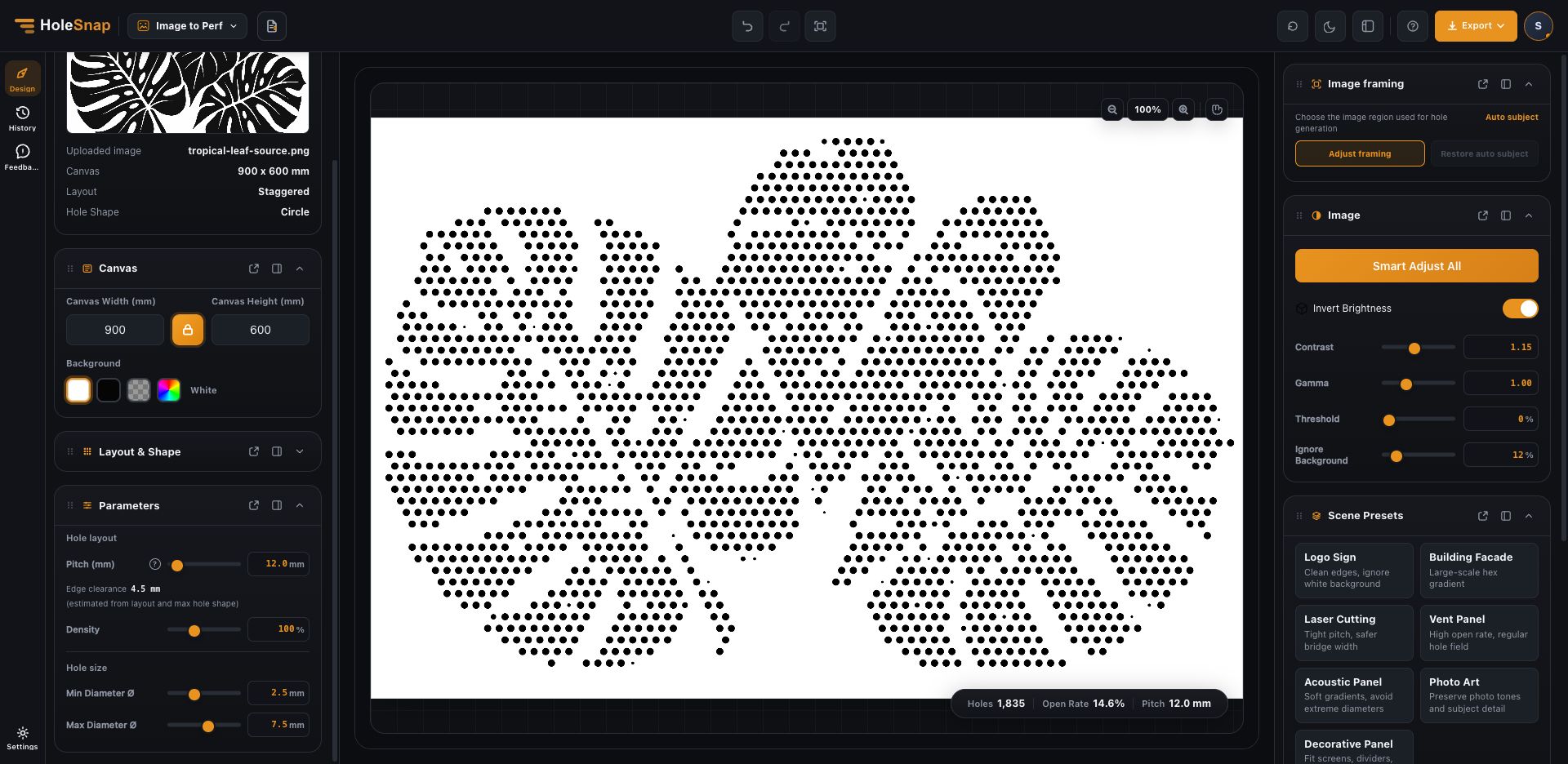

Echte editorscreenshot: werkvlak 900 × 600 mm, verspringend patroon, steek 12 mm en gaten van 2,5–7,5 mm.

4. Vul de ontbrekende productiedetails aan

De preview legt geen bevestiging of goedgekeurde rand vrij. Voeg in CAD/CAM een gesloten rand, bevestigingsgaten en ruimte voor zettingen toe. Laat plaatformaat, randafstanden, toleranties, vlakheid en afwerking door de werkplaats bevestigen. Frame, windbelasting en lokale bouwregels vragen om een aparte technische beoordeling.

Test je eigen beeld met HoleSnap Image to Perf en stuur afmetingen, legering, dikte, steek, gatdiameters en bevestigingsidee mee voor de offerte. Voor herhaalbare decoratieve patronen, bekijk de HoleSnap Pattern-gids.
