SVG-to-DXF-Workbench-Leitfaden für Maker und Designer

Dieser Leitfaden zeigt, wie Sie SVG-Dateien online in DXF umwandeln und Design- und Fertigungsdateien vorbereiten. Der Fokus liegt auf sauberen Vektoren, echten Maßeinheiten und einer Vorschau, die vor dem Export Probleme sichtbar macht.

HoleSnap ist ein Vector Pattern Generator für Design- und Fertigungsworkflows. Sie können Muster im Browser erstellen, anpassen und prüfen, Form, Abstand, Dichte, Winkel, offene Fläche und Layout kontrollieren und anschließend SVG, DXF oder STP exportieren.

Workflow

Die Workbench zeigt Upload, Vorschau, Maßlineal, Canvasgröße, Objektgröße, Position und Export an einem Ort. Dadurch können Maker und Designer SVG-Grafiken vorbereiten, ohne für einfache DXF-Exporte ein vollständiges CAD-Programm zu öffnen.

Wichtige Designwerte

Wichtig sind echte Millimetermaße, skalierbare Pfade, klare Außenkonturen und eine Vorschau der exportierbaren Geometrie. Diese Werte entscheiden, ob eine Datei in der Fertigung schnell geprüft werden kann.

Export- und Fertigungsprüfung

Öffnen Sie die exportierte DXF-Datei in CAD/CAM und prüfen Sie Skalierung, Konturen, Ebenen, Wiederholungen und kleine Details. Für Laser und CNC sollten Linien eindeutig, geschlossen und ohne unnötige Überlagerungen sein.

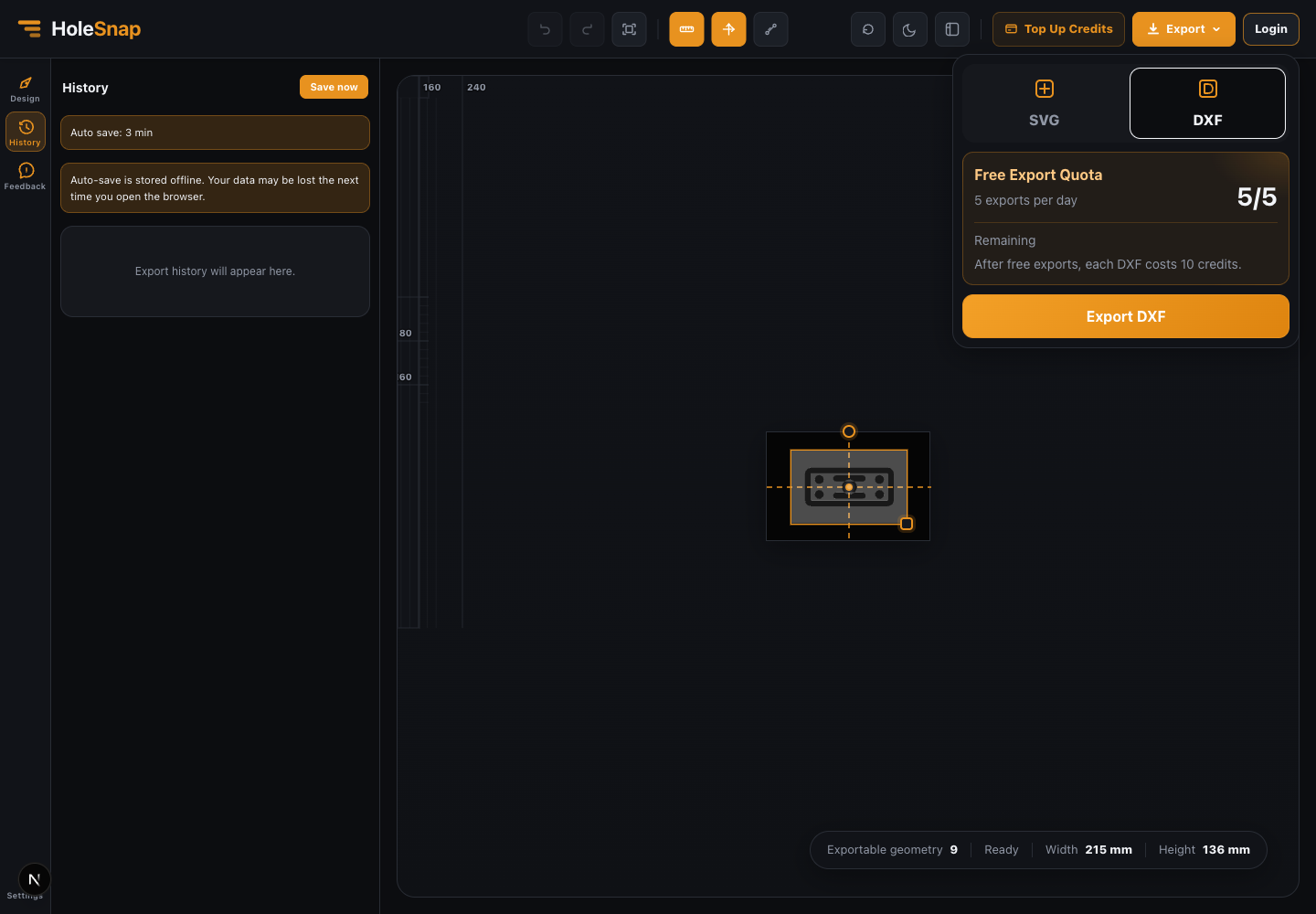

Weitere Screenshots

Nächster Schritt

Öffnen Sie den HoleSnap Editor, testen Sie das Muster mit realen Millimeterwerten und exportieren Sie anschließend SVG, DXF oder STP für den nächsten Schritt: HoleSnap Editor
