Image to Perf pro návrh perforované fasády
Převeďte panorama města na koncept perforované fasády. Porovnejte rozteč, průměr, rozvržení, otevřenou plochu i export DXF.

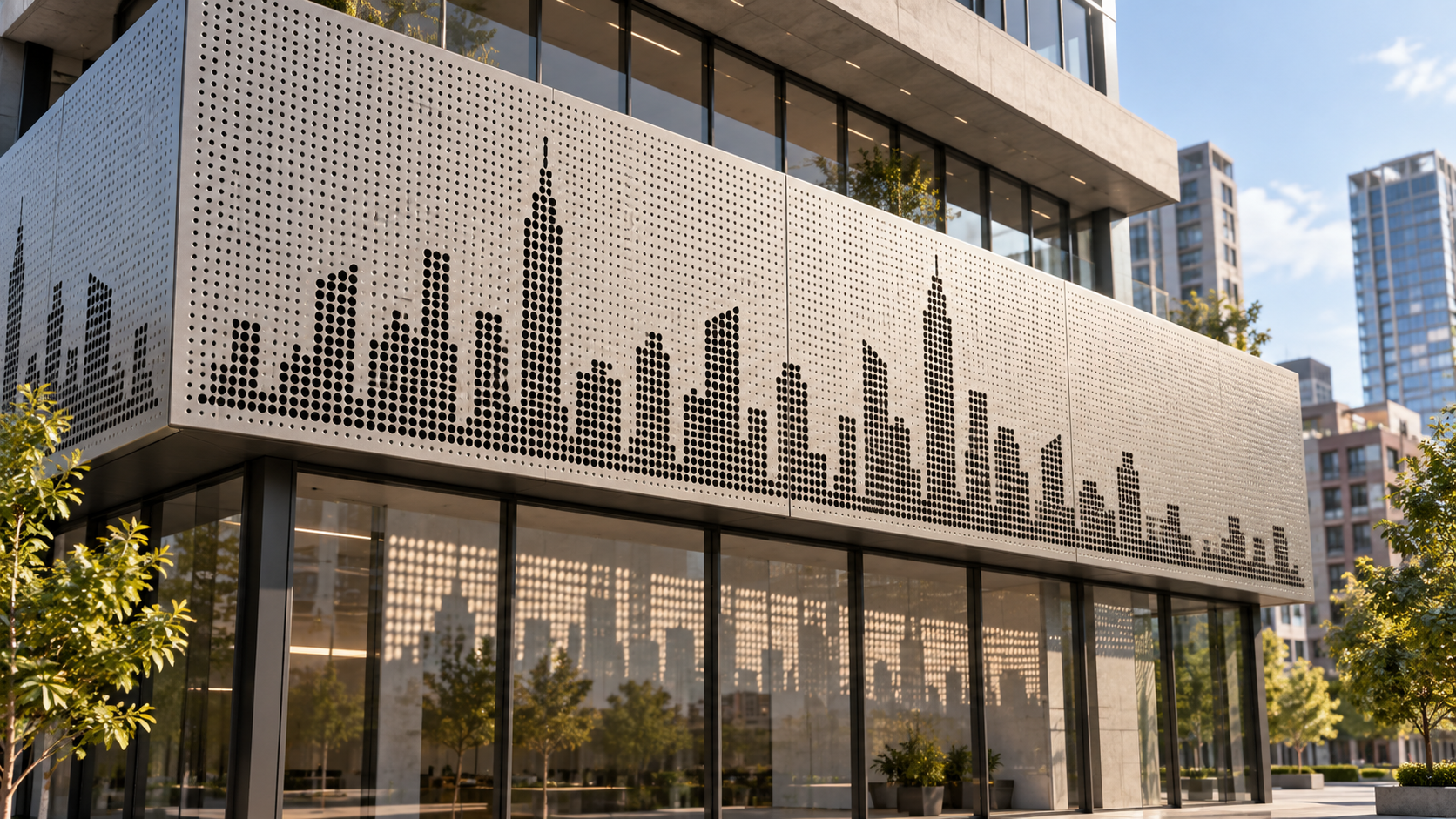

Jak převést panorama města na perforovanou fasádu
Perforované panely mohou filtrovat světlo, změkčit pohled do ulice, podporovat proudění vzduchu a dát budově rozpoznatelný vzhled. HoleSnap Image to Perf umožňuje vyzkoušet fasádní grafiku před kontrolou CAD/CAM: porovnejte měřítko, rozteč, průměry, rozvržení a otevřenou plochu.
Jde o vizuální studii druhé vrstvy fasády, nikoli o fotografii dokončené stavby nebo výrobní detail. Konstrukci, odvodnění, požární odolnost, tloušťku materiálu i montáž je nutné posoudit samostatně.
Připravte čitelný obrázek
Široké panorama se hodí na dlouhé plochy: balkonové clony, sluneční zástěny, výrazné stěny či výstavní panely. Použijte kontrastní siluetu s jednoduchým pozadím; odstraňte šum a zachovejte jasný obrys.
Nastavte rozměry a rozvržení
V Canvas zadejte rozměry panelu v milimetrech. Malá dekorativní clona a několikametrový fasádní panel potřebují jiné nastavení. Předvolby Building Facade, Laser Cutting, Vent Panel a Acoustic Panel naznačují různé priority. Porovnejte Staggered, Hexagonal a Grid.
Příklad na snímku nástroje používá plochu 4000 × 1000 mm, rozvržení Staggered, kruhové otvory, rozteč 10 mm, 10 307 otvorů a 8,3% otevřenou plochu. Jde o srovnávací hodnoty, ne univerzální výrobní specifikaci.
Nejdůležitější ovládací prvky
- Pitch určuje rozteč a ovlivňuje počet otvorů, rozlišení i velikost souboru.
- Min/Max Diameter nastavují rozsah průměrů a kontrast obrazu.
- Density, Contrast, Gamma a Threshold obraz zjednodušují nebo zvýrazňují.
- Rozvržení Grid, Hexagonal a Staggered mění rytmus i průchod světla.
Panel posuzujte z plánované pozorovací vzdálenosti a zkontrolujte čitelnost obrysu u okrajů.
Export a předání do výroby
PNG slouží k prezentaci, SVG k vektorovým úpravám a DXF pro CAD/CAM a přípravu řezání. Před předáním souboru ověřte jednotky, měřítko, uzavřené cesty, minimální můstek a odstup od okraje. Nástroj pomůže vytvořit geometrii, nenahrazuje však posouzení konstrukce, akustiky, větrání, materiálu ani norem.
Pro opakovatelné dekorativní panely se podívejte na HoleSnap Pattern.
