定制风扇罩常见于创客项目、电子设备外壳、PC组装、3D打印机升级、小型机器以及产品原型中。风扇格栅需要保护风扇、允许空气流通、适配外壳，并且看起来设计得当。
手动在CAD中绘制自定义风扇格栅可能很耗时，尤其是当设计包含重复开口、圆形边界、螺丝孔和间距检查时。在线风扇格栅DXF生成器可以加速这一过程，让您定义基本设计值并导出用于激光切割、数控加工或进一步CAD编辑的文件。
为什么创客需要定制风扇罩
现成的风扇防护罩适用于许多项目，但在以下情况下，定制盖板更有用：
- 该外壳形状非标准。
- 风扇需要特定的安装方式。
- 烤架应该与产品设计语言相匹配。
- 这个项目需要一个装饰性的前面板。
- 气流和保护需要平衡。
- 外壳将采用激光切割、CNC切割或3D打印方式制作。
定制风扇罩尤其常见于小批量产品和原型中，这些产品的外壳经常变化。
风扇格栅必须做到的事
风扇格栅不仅仅是为了装饰，它应该同时具备多种功能。
它应保证足够的空气流通以实现散热。应能防止手指、线缆或松散部件接触到风扇叶片。应在螺丝孔和边缘周围留出足够的材料。应避免在切割或使用过程中断裂的薄弱连接。同时，其尺寸和风格应与外壳相匹配。
由于这些限制，一个好的风扇格栅设计既需要视觉控制，也需要实际检查。
重要设计价值观
生成风扇格栅DXF时，请检查以下数值：
- 外径或面板尺寸
- 风扇尺寸
- 螺丝孔间距
- 螺孔直径
- 开场模式
- 最小桥宽
- 边缘边距
- 开放区域
- 材料厚度
- 出口单位
对于激光切割，窄桥可能过热、变形或断裂。对于3D打印，非常薄的肋条可能无法打印清晰。对于CNC雕刻，内角半径和刀具直径至关重要。合适的数值取决于制造方法。
选择图案
风扇罩可以采用多种图案样式：
- 径向辐条
- 圆环

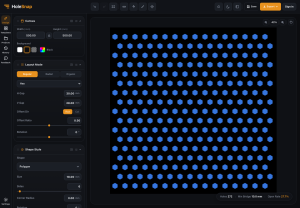

- 六边形或蜂窝状开口
- 网格开口
- 装饰性穿孔区域
- 基于Logo的自定义形状
径向图案很常见，因为它们能自然地契合圆形风扇区域。当格栅是大型平面外壳面板的一部分时，六边形和网格图案则非常实用。如果风扇罩在最终产品上可见，装饰图案会更有帮助。

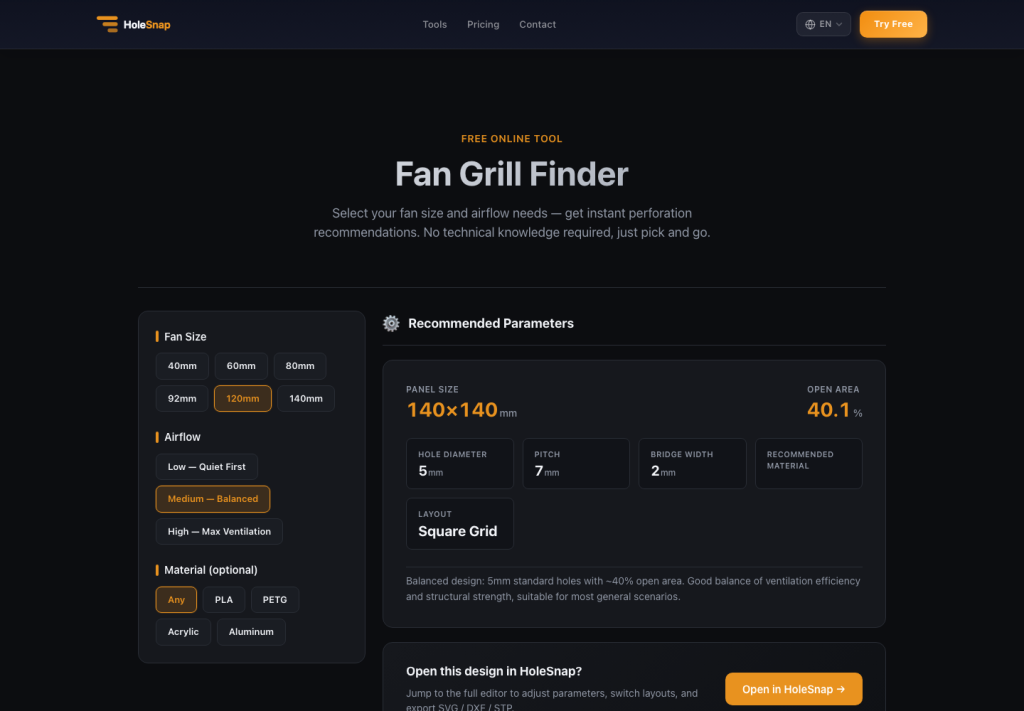

使用在线生成器
在线风扇格栅生成器可助您快速测试图案创意。无需手动逐个绘制开口，只需调整参数即可即时查看效果。
一个实用的工作流程如下：
- 设置风扇或面板尺寸。
- 选择烤架图案。
- 设定定位螺钉孔位置。
- 调整开口大小和间距。
- 检查开阔区域和桥梁宽度。
- 导出 SVG 或 DXF。
- 在CAD/CAM软件中验证文件。
这比从空白的CAD文件开始更快，尤其是在尝试多种视觉选项时。
激光切割、CNC和3D打印
对于激光切割，DXF是常用的交接格式。请确保文件使用正确的单位，且路径清晰整洁。避免重复线条和极小的间隙。
对于CNC雕刻，请确认刀具能够实际切割出开口。内角和槽宽可能需要大于刀具直径。
对于3D打印，DXF文件可导入CAD并拉伸为实体零件。请确保肋板厚度足够，以适配打印机和所用材料。
结语
风扇格栅DXF生成器很有用，因为它将重复的CAD任务转化为基于参数的工作流程。你可以测试不同的开孔模式，检查间距，并导出一个更干净的起始文件用于制造。
为获得最佳效果，从实际风扇尺寸和安装尺寸开始，选择能保证足够气流的图案，并在切割或打印前确认导出的DXF文件。
